Zylinder ISO 15552

Reihe 121 STD

Zylinder nach ISO 15552 mit einem glatten Gehäuse und ohne Längsnuten. Somit können diese Zylinder leichter gereinigt werden und es gibt nur wenige Stellen, wo sich Schmutz ansammeln könnte.

Spezielle Halter für die Befestigung von Magnetsensoren
sind hier notwendig.

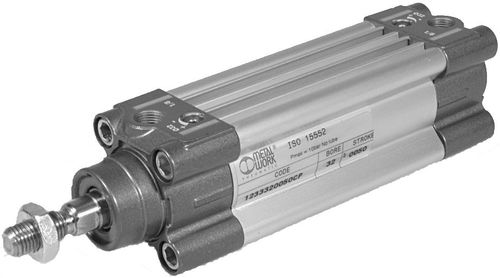

Zylinder ISO 15552

Reihe 121 A

Zylinder nach ISO 15552 mit einem Gehäuse mit Längsnuten an drei Seiten. Es können in den Nuten versenkbare Magnetsensoren eingesetzt und gesichert werden und/oder auch Ventile oder andere mechanische Teile befestigt werden.

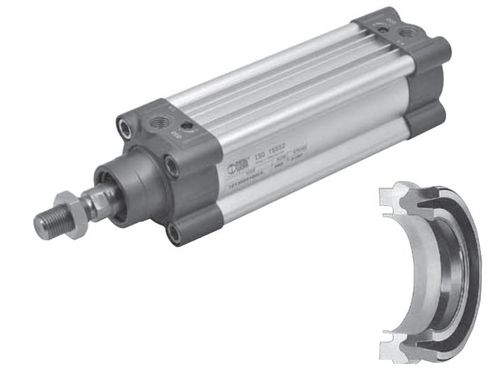

Zylinder ISO 15552

Mit Combi-Kolbenstangendichtung

In verschiedenen Anwendungen ist die Kolbenstange Schmutz ausgesetzt, der sich auf der Oberfläche festsetzen kann. Normale Dichtungen sind aus relativ weichen Elastomeren gefertigt, da ihre Hauptaufgabe eine pneumatische Abdichtung ist. Diese sind aber nicht gegen harte Schmutzablagerungen auf der Kolbenstange resistent.

Die COMBI-Stangendichtungen sind konstruiert, um diese Probleme zu lösen. Sie bestehen aus zwei verschiedenen Komponenten:

• einem pneumatischen Dichtelement aus einem speziellen NBR-Elastomer mit einer Härte von 80 Shore A im inneren des Zylinders und
• einem Abstreifring außerhalb des Zylinders, der aus einem hochverschleißfesten Kunststoff besteht.

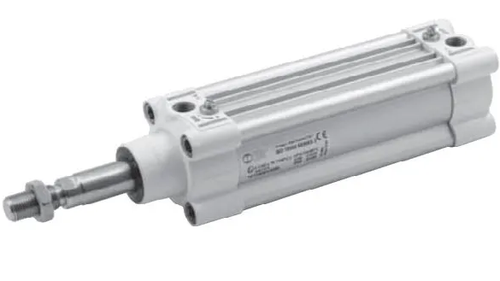

Zylinder ISO 15552

Reihe HCR (Hohe Korrosionsbeständigkeit)

In verschiedenen Anwendungen sind Zylinder aggressiven Umgebungen (Milch-, Frucht-, Gemüse-, Lebensmittelindustrie) oder Stoffen und Waschmitteln mit aggressiven Reinigern (wie Ätznatron, Salzsäure und Milchsäure) ausgesetzt. Unter solchen Bedingungen sind Zylinder der Reihe HCR eine Alternative für verbesserte Korrosionsbeständigkeit.

Die Zylinder entsprechen ISO 15552 und Materialauswahl und Oberflächenbehandlungen sind für hohe Beständigkeit gegen Korrosion geschaffen. Sie sind in verschiedenen Ausführungen und mit spezifischem Zubehör lieferbar:



•  mit oder ohne Magnet
•  mit einfacher oder durchgehender Kolbenstange Das Gehäuse kann entsprechend Standard oder Baureihe 3 aufgebaut sein.

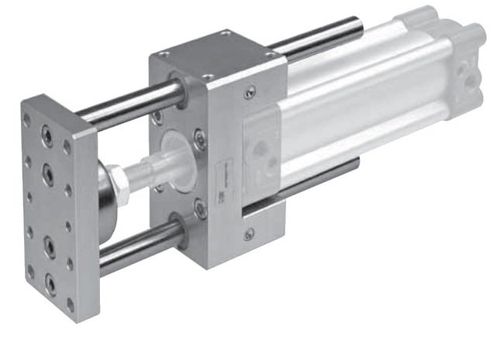

Zylinder ISO 15552

Zubehör: Führungseinheiten

Führungseinheiten der Baureihen DS-DH-DM sichern eine optimale Ausrichtung und Verdrehsicherung für einen pneumatischen Zylinder.

Die Einheiten können getrennt oder in Kombination für den Aufbau von Handhabungssystemen verwendet werden.

Die Kupplung erfolgt an einem Flansch mit Innengewinde.

Die Führungseinheiten gibt es für Zylinder ISO 15552, Ø 32 bis Ø 100 in folgenden Ausführungen:

• U PROFILE (GDS)*:    für begrenzte Belastung und Geschwindigkeit
• H PROFILE (GDH)*:   für hohe Belastungen
• H PROFILE (GDM)**:  für hohe Geschwindigkeiten

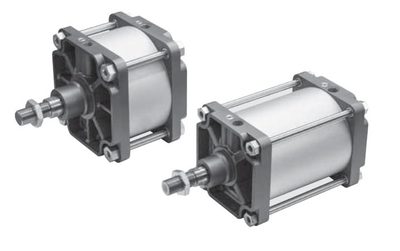

Zylinder ISO 15552

Ø 160-200 mm

Diese Zylinder nach ISO 15552 gibt es in verschiedenen Ausführungen mit einem Sortiment von Befestigungen:

• Ausführung mit oder ohne Magnet
• Doppeltwirkend - auch mit durchgehender Kolbenstange
• NBR - Dichtungen
• Mit montierter Mittelschwenkbefestigung verfügbar
• Sonderausführungen auf Anfrage
