Zwischenflansch-Absperrklappen

Zwischenflanschabsperrklappe mit Zentrieraugen

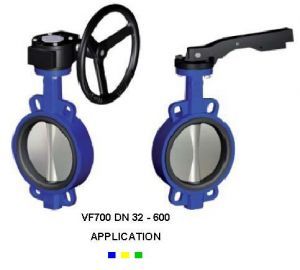

Produktbezeichnung: Absperrklappe VF700

Betätigungen:

• Elektromotor
• Pneumatisch doppelwirkend
• Pneumatisch einfachwirkend,
• Handhebel

Aufbauflansch: ISO 5211, Getriebe mit Handrad

Nennweiten:

• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600

Flanschanschluss: PN10, PN16, ANSI150

Baulänge: DIN EN 558-1 Reihe 20

Gehäusematerial: GG25, GGG40, 1.4408, A216 WCB

Klappe: GGG40, A216 WCB, 1.4408, Alu-Bronze

Klappendichtung: NBR, EPDM, Viton, Hypalon, Silikonocor

Zwischenflanschabsperrklappe und Anflanschklappe mit DVGW für Gas

Produktbezeichnung: Absperrklappe Typ Sylax

Betätigungen:

• Elektromotor
• Pneumatisch doppelwirkend
• Pneumatisch einfachwirkend
• Handhebel


Aufbauflansch: ISO 5211, Getriebe mit Handrad

Nennweiten: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

Flanschanschluss: PN10,PN16

Baulänge: DIN EN 558-1 (K1)

Gehäusematerial: GGG-40 EKB

Klappe: Edelstahl 1.4408

Klappendichtung: NBR

Zwischenflanschabsperrklappen, mit DVGW für Trinkwasser

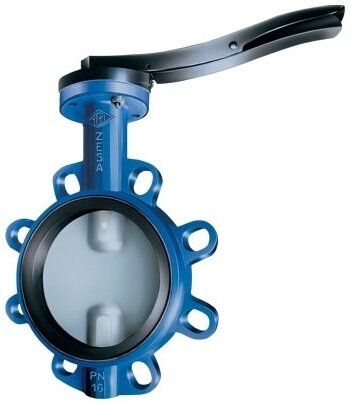

Typ: ARI-ZESA 22.012

Betätigungen:

• Elektromotor
• Pneumatisch doppelwirkend
• Pneumatisch einfachwirkend
• Handhebel


Aufbauflansch: ISO 5211, Getriebe mit Handrad

Nennweiten: von DN25 bis DN 600

Flanschanschluss: PN10,PN16

Baulänge: EN 558 FTF-20

Gehäusematerial: GGG-40 EKB

Klappe: Edelstahl 1.4581

Klappendichtung: EPDM

Standard Manschette und Scheibe: EPDM-Manschette und 1.4581Scheibe mit DIN DVGW Registrierung DW-6201BR0244, nach DIN EN 1074-1/-2 einschließlich Desinfektionsprüfung, DVGW W363 (P) und DVGW W270 für Trinkwasser.



Konstruktionsmerkmale Zwischenflanschabsperrklappe:

• Wartungsfrei
• Weichdichtung
• Zweifache Abdichtung der Klappenwelle
• Voll isolier gemäß Gebäudeenergiegesetz GEG

Standardtemperaturbereich: - 10°C bis + 120°C (abhängig vom Betriebsdruck)

Verwendung:
